Tableau des développements vélo de route

Par Guillaume ROBERT le lundi 15 juin 2020 09:08 - Technique - Commentaires : 25 .

Un peu partout sur Internet, on trouve des tableaux de développements pour vélo de route, mais bien souvent, ces derniers ne tiennent pas compte des nouveaux développements arrivés sur le marché récemment.

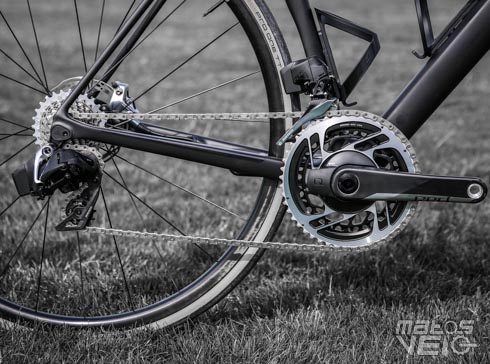

On pense bien sûr aux gammes SRAM X-Range, avec leurs plateaux plus petits et leurs cassettes en départ 10 dents, mais aussi à certains pédaliers qui offrent désormais des plateaux plus petits.

J'ai donc intégralement regénéré ce tableau qui permet de voir tous les développements avec des cassettes allant de 10 à 50 dents et des plateaux de 30 à 60 dents. De quoi couvrir la plupart des braquets utilisés sur route et même en gravel, même si pour cette dernière pratique, la section des pneumatiques modifie bien évidemment les développements.

Le développement est la distance en mètres parcourue à chaque tour de pédale en fonction du braquet sélectionné. Ce tableau vous permettra notamment de connaître les correspondances entre les développements dits traditionnels et la gamme de braquets X-Range de SRAM.

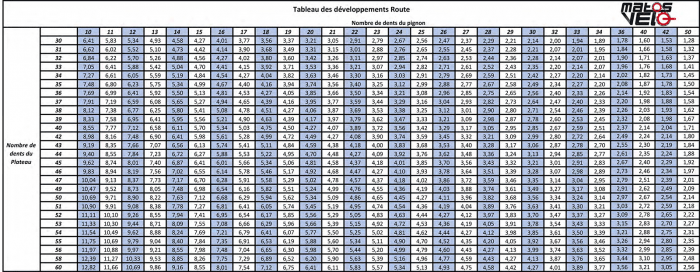

Le tableau a été créé avec le calcul suivant

((nbre de dents du plateau) / (nbre de dents de la cassette)) x circonférence de votre roue (pneu de 25mm de section)

Cliquez sur l'image pour l'avoir en plein écran, un format plus facile à lire.

Pour ceux qui voudraient imprimer ce tableau pour l'avoir toujours sous les yeux, voici le tableau des développements route à télécharger au format PDF (421Ko).

Commentaires 25

Phil lundi 15 juin 2020, 09:24 1

Si je puis me permettre Guillaume
1) Le logo est quasi invisible car il ne ressort pas : pourquoi pas un peu de couleur ?
2) Les lignes se confondent quand on va aux extrémités : pourquoi ne pas alterner une couleur ?
Jfvh lundi 15 juin 2020, 09:24 2

Merci Guillaume,c’est une très bonne initiative car ce n’est pas facile de trouver un tableau aussi complet. J’ai dû faire cette recherche pour transformer le scott addict de mon épouse : transmission Ultegra vers du grx (en conservant les manettes et étriers) . Le Fonctionnement est parfait avec 48/31 et k7 11-34 ! Il faut juste vérifier la hauteur possible (Patte fixe du cadre)du derailleur avant.
Jfvh lundi 15 juin 2020, 09:29 3

Bonjour Guillaume,est-il possible d’ajouter une ligne pour le plateau de 31 svp (pédalier grx 48/31),merci !
Guillaume [Matos Vélo] lundi 15 juin 2020, 09:59 4

Phil, j'ai corrigé en mettant un peu de couleurs. Jfvh, tableau modifié avec plateau de 31.

jacfon lundi 15 juin 2020, 10:50 5

bonjour Guillaume

merci pour ce tableau mais pour pinailler, il manque le plateau de 32 (utilisé par Campa sur le dernier groupe chorus 2x12) et la couronne de 29 (également en cours chez Campa sur plusieurs cassettes).

Guillaume [Matos Vélo] lundi 15 juin 2020, 11:04 6

C'est rajouté jacfon
vanvan lundi 15 juin 2020, 11:08 7

Hello Guillaume
Super ce tableau.
Ne manquerait-il pas le plateau en 33 (du 46-33) de chez Sram ?
Vanvan
nico lundi 15 juin 2020, 11:09 8

Bonjour, bravo pour le travail réalisé, si je peu me permettre, il manque le plateau en 33 qui est nottament dispo chez SRAM.
Très bonne journée
Patrice05 lundi 15 juin 2020, 12:48 9

Bonjour,

Beau travail toutefois, pour ma part, j'utilise ce simulateur / comparateur depuis quelques années déjà http://www.gear-calculator.com/#
Phil vdb lundi 15 juin 2020, 20:19 10

Je m en inspire. Je roule en 650 !
DEYRIES Max mardi 16 juin 2020, 21:36 11

Une dent derrière équivaut environ a une dent de devant.
DEYRIES Max mardi 16 juin 2020, 21:37 12

Pardon une dent derrière équivaut environ à 3 dents devant
baron mercredi 17 juin 2020, 07:44 13

Super tableau pour les développements VTT se serait bien d'en avoir un je possède un double plateau en 22 il y a aussi des triples avec 28
Xavier mercredi 17 juin 2020, 15:31 14

il suffit de créer une page web reprenant une routine de calcul, et une base de donnée modifiable ou entrer les caractéristiques d'un développement pignon - plateau - ETRTO avec simplification pour n'afficher que 2 décimales après la virgule
Guillaume [Matos Vélo] mercredi 17 juin 2020, 16:03 15

Ce serait en effet l'idéal Xavier, mais je n'ai pas les compétences pour cela malheureusement. Sur Excel, oui, mais pas sur le web :-)
dams26 jeudi 18 juin 2020, 16:58 16

bonjour c'est possible de mettre un plateau shimano 52 a la place de 50 pour avoir 52/34 merci
Dominique Lehmann lundi 29 juin 2020, 13:45 17

Bonjour,
Il manque le plateau 48 dents
J'ai le 48/32 de Rotor Aldhu.
Cordialement
Dominique
Gilles CHALAMET mardi 30 juin 2020, 15:04 18

Bonjour,
je roule avec des roue de 650 avec des pneus de diametre de 23 mm, quel sont les modifs à apporter par rapport à ton tableau ?
Merci.
sebastien COUTAND lundi 27 juillet 2020, 10:54 19

il manque le plateaux 48 pour les Sram Red etap AXS !!!!!
RégisM jeudi 8 octobre 2020, 08:45 20

Déjà signalé, mais il manque le plateau de 48 dents très utilisé par les cyclos qui n'ont plus leurs jambes de vingt ans.
Eric mardi 29 décembre 2020, 18:37 21

Bonjour,
Il manque le grand plateau 48 dents commercialisés aujourd'hui par Sram, c'est dommage car il s'agit de leur nouveau groupe 12 vitesses... Vraiment dommage !
Patrick 84 lundi 12 avril 2021, 13:16 22

Bonjour, cycliste de niveau médiocre âgé de 68 ans (c'est vrai, ça fait beaucoup...) je me suis trainé ces dernières années avec un décathlon Triban triple plateau (50x39x30) et une cassette 11 ou 12x25. Ayant décidé de changer de machine avant de passer purement et simplement au déambulateur, je suis en train de me tourner vers un Canyon CF SL 8. Problème, ce Canyon a un compact 52x36 (la cassette est 11x30). Le 52 ne me gêne pas en soi mais je me pose des questions pour le 36. Je tiens à avoir une "sécurité" pour mes rares ascensions (maximum 3ème catégorie à un train d'escargot). Je vois sur votre tableau de développements que sur le Canyon, le braquet 36 x 30 donne 2, 56.
Sur mon vieux Triban, le braquet 30x25 donne lui aussi 2, 56.
Question: Est-ce à dire que je n'aurai pas plus d'effort à fournir avec le 36x30 que ce que j'en fournis avec le 30x25 du Triban? (sur le Triban mes dimensions de roues portent, sur le pneu "23 622 (23 700)". Merci de vos éclairages.
Bougnat dimanche 2 mai 2021, 18:57 23

Courage Patrick 84, je vais avoir 72 balais et m’interroge sur le développement qui pourrait m’emmener sur les cimes du Cantal (enfin des cimes à 1100m maxi..)

Comme le rayon cyclisme est le seul ouvert cette semaine à « à fond la forme » (pas de pub pour les marques!) je vais tenter de m’infiltrer entre les rubans rouges et blancs pour connaître les tarifs; enfin le tableau devrait m’aider à me décider !
arndri dimanche 8 août 2021, 17:44 24

Pour répondre à ta question Patrick84, que ce soit en 30/25 ou en 36/30, ce qui compte c'est ... 2,56m ! donc c'est pareil ! Certain objecterons qu'on "enroule" mieux un plateau plus grand, ou qu'on "relance" mieux un petit, ou qu'une chaine s'use plus vite avec de petites dentures etc etc... mais bon, 2,56 m c'est 2,56 m.
Grego mardi 11 octobre 2022, 22:42 25

Bonsoir . J ai téléchargé le tableau mais il manque le plateau de 48 ! Et c est celui qui m interreserait justement avec le nouveau mono plateau de chez SRAM sur velo de toute .
