Test du plateau Ogival
La société Ogival m'a donc permis de tester leur concept de plateau ovale.
Un plateau spécial dès qu'on le voit dans son emballage et qu'on le monte sur le vélo....mais encore plus spécial une fois monté et que l'on pédale. Les premiers kilomètres sont assez bizarres.
Depuis un plusieurs mois, les plateaux s'ovalisent. La mode a été lancée par des marques comme Rotor, Stronglight ou Osymetric. Avec les plateaux Ogival, proposés par Bernard Rosset et Bernard Hinault, l'ovalisation est poussée à son paroxysme puisque le plateau prend la forme d'une ogive !
Sensé améliorer les performances, notamment en bosse, j'ai donc testé tout cela avec le secret espoir de pouvoir m'améliorer en bosse. Un test longue durée, puisque beaucoup disent qu'il faut au moins 500kms pour commencer à bien appréhender le système !

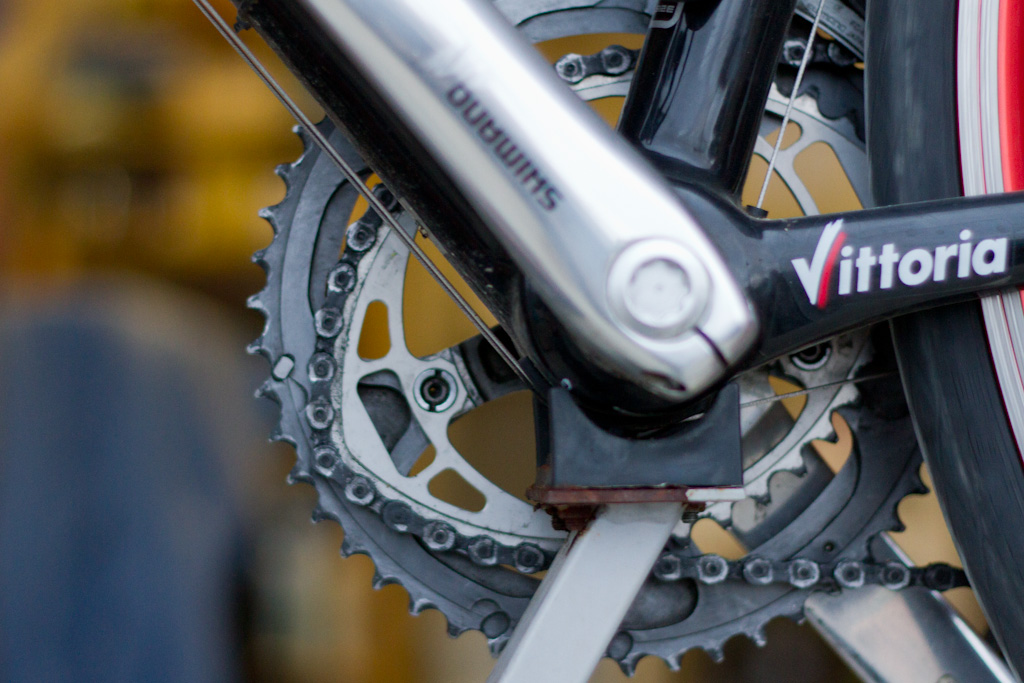

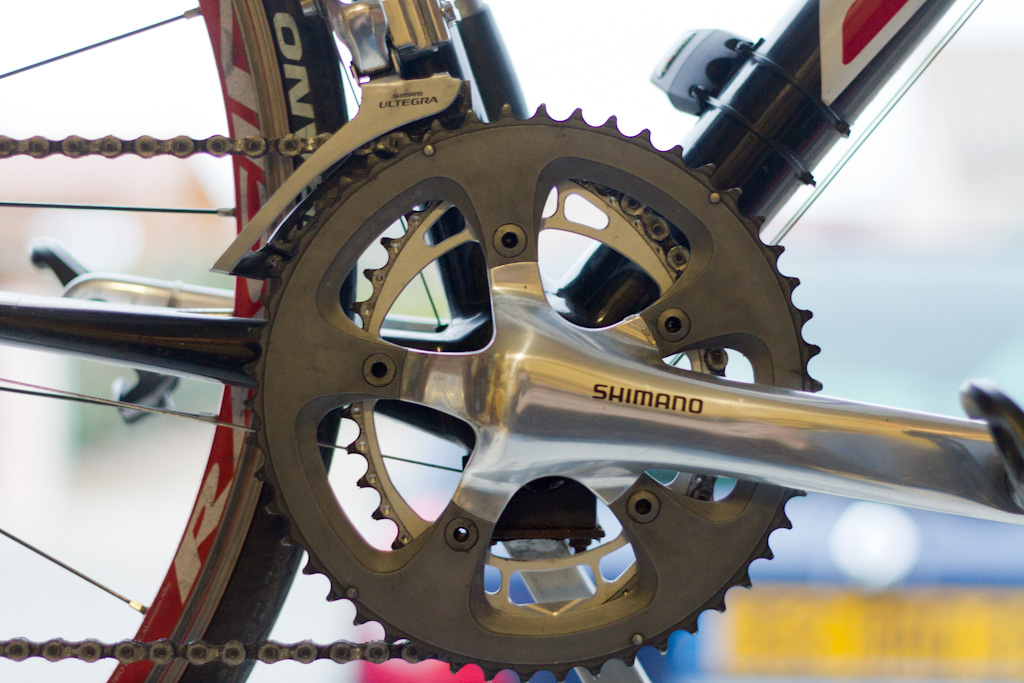

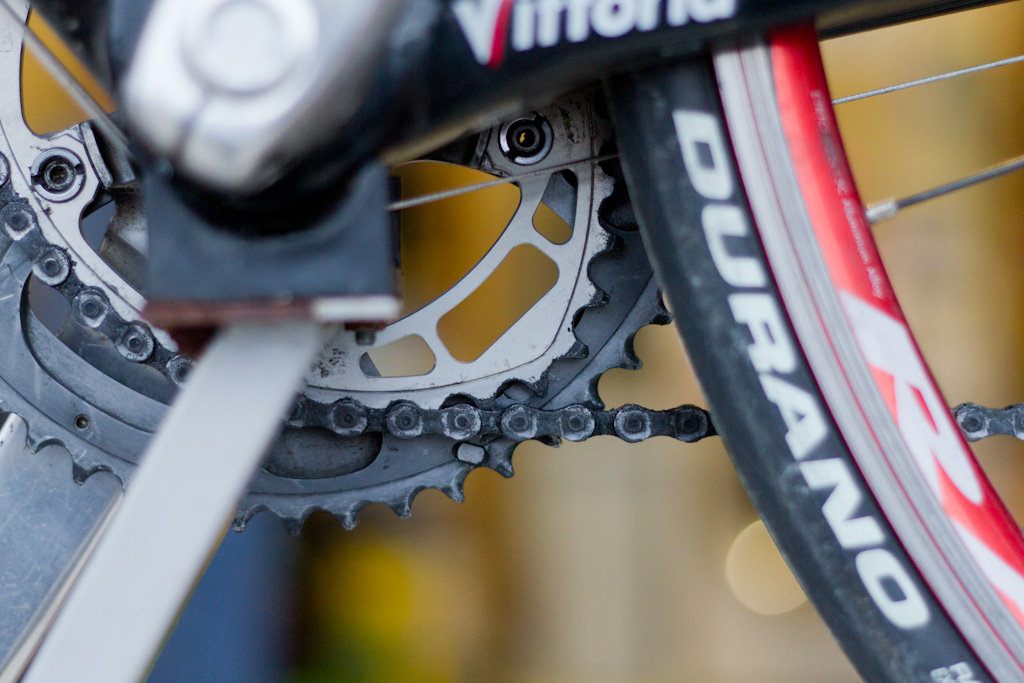

Sur cette photo, on voit parfaitement la différence entre mon plateau 36 dents rond habituel et le plateau Ogival en 38 dents.
Côté qualité, l'usinage CNC du plateau est de toute beauté et le matériau utilisé est épais, garantissant une rigidité optimale. Du très beau matériel donc.
Montage
Aucune difficulté pour moi puisque je n'ai monté qu'un plateau Ogival de 38 dents, en lieu et place de mon 36 dents habituel. Et comme ma fourchette de dérailleur est réglé de façon à ce que le 34 dents passe aussi, aucun problème.
En revanche, si j'avais eu deux plateaux, je pense que le montage aurait été un peu plus délicat. Dans ce dernier cas, la société Ogical recommande l'utilisation d'un dérailleur avant pour triple plateau.
Premiers tours de pédales
Dès les premiers tours de roues, c'est très spécial. La sensation que l'on a déraillé à chaque tour de jambe...puis au fil des kilomètres, on s'y fait. Au début, on a vraiment du mal à plus de 80tr/mn, puis au fil des kilomètres, on s'habitue et on monte facilement à 110tr/mn sans difficultés particulières. Et on tire plus gros, c'est certain. Sur le plat, je suis resté sur le 38x15, laors que je tourne plutôt en 36x17 habituellement. On s'habitue tellement bien, que le passage sur le grand plateau, rond, donne l'impression qu'il est ovale. On pédale de façon saccadée. Vraiment très bizarre.
Sur une longue sortie
Mercredi 18 janvier, je pars pour une grosse sortie de 4h. Là aussi, pas de soucis...tout du moins tant que je reste sur le petit plateau. Dès que je passe sur le grand plateau, je dois me réadapter à pédaler rond, ce qui prend 2/3 kms environ. Et réadaptation en repassant ensuite sur le petit plateau, pour "pédaler ovale".
Lassé de tous ces temps d'adaptation, au bout de 60kms, je reste sur le grand plateau pour les 40 derniers kilomètres. J'ai bien l'impression que pour profiter pleinement du système, il faut absolument les deux plateaux, sinon, c'est la galère à chaque changement de plateau.
Conclusion
Une conclusion biaisée, puisque, comme je l'ai souligné juste au-dessus, il me semble indispensable de posséder les deux plateaux Ogival pour bénéficier des avantages.
On ne ressentira pas d'augmentation de puissance notable, même dans une côte. Par contre, le muscle semble se fatiguer moins vite, vu que sur 2/3 du tour de pédale, on force moins grâce à un rayon plus petit du plateau. Sur une longue sortie, ces variations peuvent en effet être bénéfiques avec moins de toxines engendrées par l'effort.
Côté adaptation, même sur les 40 premiers kilomètres ont été surprenants, on s'y fait plutôt vite. Dès la deuxième sortie, hormis le passage sur le grand plateau rond, on ne sent plus que le plateau est ovale dans le coup de pédale.
Un test à suivre donc, avec si possible les deux plateaux en Ogival.....
- Par | mardi 24 janvier 2012 |
- Commentaires8 commentaires CatégorieTests › Test matériel TagsOgival
-
Fil des commentaires de ce billet
aucun rétrolien
C'est l'irrégularité qui veut se substituer à la
furax | mercredi 6 février 2013 |C'est l'irrégularité qui veut se substituer à la qualité fondamentale de régularité.
Il ne faut pas rêver le bon dieu n'a encore jamais fait de cadeaux, avec un dispositif anti mécanique, on n'économise pas des Watt, on en perd plus de 6 watt sont déja nécessaires à la cadence de pédalage de1 .7 Hz . Il faut y ajouter les pertes dues aux frottements inhérents à la non colinéarité du rayon de courbure et du rayon vecteur de rotation.Et on peut trouver plus. la discontinuité du "caractéristic à points de rebroussement"
Ogival c'est profil lenticulaire et rien d'autre.
lefulminate | jeudi 7 février 2013 |Ogival c'est profil lenticulaire et rien d'autre.
Oui Ogival c'est lenticulaire. On distingue en
furax | samedi 9 février 2013 |Oui Ogival c'est lenticulaire. On distingue en effet trois types de plateaux non circulaires les OVALES avec R1 fini, R2 fini. OBLONGS avec R1fini, R2 infini, (c'était un modèle développé par Edmond POLCHLOPEK en 19-3-64) LENTICULAIRE (qui exitait avant 1939) avec R1fini, R2= 0. Tous ces engins ont comme les circulaires d'ailleurs un "caractéristic" qui est discontinu avec points de rebroussement le LENTICULAIRE on leur défini un facteur de qualité qui est égal à 1 pour les circulaires supérieur à 1 pour les non circulaires. Tous ces plateaux ont le défaut d'êtres énergivores à la fréquence de pédalage de 1.7 Hz plus de 6 Watt pour un Q=1.2, si on augmente Q on peut atteindre et dépasser 15 Watt De plus tous ces plateaux ont le défaut de présenter un déphasage entre le rayon de courbure et le rayon vecteur, plus particulièrement important sur le LENTICULAIRE cela génère des frottements supplémentaires importants. Avec les plateaux OVALES en imposant une condition particulière de continuité du "caractéristic" on n peut réduire le déphasage max aux environs de 0.0666(pi) il est presque 10 fois plus important sur le LENTICULAIRE.. Les amateurs de Plateaux LENTICULAIRES ayant un Q assez grand peuvent se consoler il pourront trouver une deuxième vie à leur plateau quand ils en seront fatigués. On manque un peu de place ici pour justifier davantage toute les observations et les calculs qui ont été faits.
Ogivalring montre les dents 54*44 ce sont deux
lefulminate | dimanche 10 février 2013 |Ogivalring montre les dents 54*44 ce sont deux plateaux qui n'appartiennent pas à la même suite de nombres. ils ne pourront jamais être homothétiques. Partant d'une photo trop petite pour faire une analyse avec quatre chiffres après la virgule. Cependant partant de la relatio2uu-2.82u+1=0 nous pouvons donner avec une précision satisfaisante R=148.88 et Q=1.41, alpha se tiendrait autour de pi/3 pour le plateau de 54 dents. si on conserve l'un des paramètre principaux on arrive à trouver R=111.2 et Q= 1.5 pour le plateau de 144 dents (on a que de petites photos. Pour parvenir à l'homothétie il faut prendre les nombre de dents dans la série des nombres que nous avons baptisés de magiques. Si vous vous trompez aux mêmes endroits que nous vous ne devriez pas être en désaccord. Ce qui es plus marrant c'est la sinusoide là il faut faire vraiment très fort pour obtenir une sinusoide en faisant roule une figure qui possède un point de rebroussement. Le sommet de la courbe représentative n'est pas un maximum, il y a un point anguleux, la tangente à droite est symétrique de la tangente à gauche. Ce la ne peut pas être une sinusoide arrêz de nous bouffonner changez de mécanicien ou mathématicien, c'est débile. En x=0 nos avons bien un min y=R(1- racine(1-uu)) et en x=1.16R nous avons y=Ru ordonnée du point de rebroussement. Avez vous déjà vu queque part des sinusoides comme celles là. Nous on en a jamais vu. Mais rassurez vous cela n'a pas d'importance puisque ce n'est pas du tout la trajectoire de l'axe du plateau LENTICULAIRE. Un plateau circulaire est le siège d'un effet polygonal qui est plus important pour les petits plateaux que pour les grands. Le rendement d'une tansmission est meilleur en utilisant des grands pignons et des grands plateaux (à développement égal bien entendu). Mais il faut bien graissé car avec des lascars qui avancent à près de 15 mètres par seconde la chaîne possède une vitesse de l'ordre de 1.35 mètres par seconde il est presque temps de prévoir un graisseur muni d'une burette sur le marche pied de la voiture suiveuse. On est déjà rentré dans le rouge, il ne faut pas attendre un mois avant de graisser. sur les plateaux LENTICULAIRES l'effet analogue au phénomène polygonal est plus compliqué, on verra cela plus tard.
LES LENTICULAIRES on aurait pu les appeler
furax | lundi 11 février 2013 |LES LENTICULAIRES on aurait pu les appeler bi-circulaires symétriques issus du profil de la lentille bi-sphèrique symétrique. Jamais le véritable problème physique qui serait susceptible d'apporter un petit avantage temporaire et épisodique au cours d'une randonnée, n'a été cité. Le point mort c'est sans importance puisque un point n'a pas de dimensions, il n'y a par conséquent aucune difficulté a le franchir. Mais c'est un angle mort succession d'un nombre infini de points sans dimension (bizarre voyez LAURENT SCHAWRTZ c'est d'ailleurs un amateur de vélo). Un cycliste bipède s'apparente facilement à un bi-cylindre deux temps, l'angle mort il est beaucoup moins pénalisé que DER BULLDOG ce vieux moteur mono-cylindre quatre temps qui en 1921 équipait les tracteurs allemands, malgré un angle mort important il tournait bien pourquoi? Quand vous aurez répondu vous comprendrez que votre plateau ne peut que compenser le poids que vous cherchez à éliminer à n'importe quel prix. Oui bien sur puisqu'il y en a qui cherchent de nouvelles pastilles VALDA pour perdre 25 kg dans nuit, après avoir éliminé le matériel on veut supprimer le bonhomme. Alors évidemment il faut essayer de trouver le palliatif pour franchir les angles morts. C'est bien aussi à cause de cela que dans le tour de France les coureurs sont maintenant toujours parterre. Croient ils? qu'ils tiendront sur le vélo en vertu de la poussée qu'ARCHIMEDE exercerait sur leur grosse tête pour compenser la perte des éléments d'origine cinétique qui font aujourd'hui défaut du fait de la chasse au poids.
EN ROUTE VERS LE VIBROMASSEUR. Plateau
lefulminate | mardi 12 février 2013 |EN ROUTE VERS LE VIBROMASSEUR. Plateau lenticulaire de 54 crocs La suite des valeurs discrètes du rayon vecteur est, en partant d'un point de rebroussement et en allant vers l'autre, la suivante:{126.56; 123.28; 120.03; 116.85; 113.77; 110.83; 108.07; 105.54; 103.27; 101.31; 99.69; 98.45; 97.60; 97.17; mitar; 97.17; 97.60; 98.45; 99.69; 10.31; 103.27; 105.54; 108.07; 110.83; 113.77; 116.85; 120.03; 123.28; 126.56} Cela représente la moitié du plateau ce sont les valeurs des rayons vecteurs le rayon de courbure à pour valeur R=131.029; C'est comme dans les HLM, il n'y a pas d habitant entre deux étages, conséquence il n'y a pas de minimum, rien au mitard pour le 54 dents. Pour le 44 dents il y aurait un minimum. Problème: je vous propose de calculer le déphasage entre le rayon vecteur et le rayon courbure pour chaque valeur du rayon vecteur de la suite insérée entre les deux crochets. Et aussi de refaire le même travail pour le plateau de 44 crocs. L'examen des valeurs de cette suite montre bien que si l'hypothèse de départ est bien respectée, on à bien réalisé un VIBRO MASSEUR Cela explique peut être pourquoi il ya quelques vicieux qui soient accro à ce genre de gadget. Vous devriez le proposer aux nanas elles sauraient peut être mieux faire part de leurs sensations. { le rayon vecteur minimum virtuel serait 97.11 il s'intercalerait entre les deux 97.17 mais il n'y a pas de place}
Comme vous avez pu le voir le rayon vecteur est
furax | mercredi 13 février 2013 |Comme vous avez pu le voir le rayon vecteur est une fonction en escalier dont les marches sont de hauteur inégales. Les inégalités seront d'autant plus importantes que le facteur Q sera grand. Le vibro massage provient de cette fonction en escalier; il peut être d'autant plus violent dans certaines configurations particulières que le risque descendre plusieurs marches à la fois n'est pas nul sur une configuration du genre 54*12 par exemple. Un fonction en escalier est une fonction discontinue elle ne possède pas de dérivée au sens des fonctions son étude détaillée est compliquée. Il faut demander au Professeur LAURENT SCHAWRTZ le père de théorie des distributions il serait certainement le plus qualifié pour répondre rationnellement aux questions qui se posent. Dans le sens on ne rate pas de marches à l'escalier c'est seulement dans le sens descendant que le risque existe si Q est très grand.
Angle formé par les crocs des plateaux
lefulminate | jeudi 14 février 2013 |Angle formé par les crocs des plateaux LENTICULAIRES. Prenons par ex pour le plateau Circulaires de 54 dents; les dents font un angle phi=pi/27 son caractéristic est circulaire. pou le plateau l'enticulaire de 54 crocs dont le caractéristic est dis6continu avec points de rebroussement, les tangentes au point de rebroussement font un angle alfa= pi/6 le point de rebroussement est un emplacement du centre centre d'un rouleau de la chaîne. Les deux crocs situés de part et d'autre du point de rebroussement font entre eux un angle psi=pi/6+5pi/182 les autres forment entre eux un angle beta=5pi/182. Le plateau LENTICULAIRE est le seul des plateaux non CIRCULAIRES pour lequel les dents et les creux recevant les rouleaux de la chaîne, ne peuvent pas être permutés. Cela ferait vraiment très drôle de voir une plantée dans l'axe du point de rebroussement à chaque extrémité du plateau, elle aurait vraiment trè peu de chance de faire longue vie.
